概述
    XBD—DL系列單吸多級分段立式消防泵，是根據對全國消防部門、設計院、  所和各界用戶進行大量調查，  又根據消防工程的特點研制的新產品。該泵適宜于高層建筑和民用住宅樓群、賓館及各種其他建筑的消防工程之用。

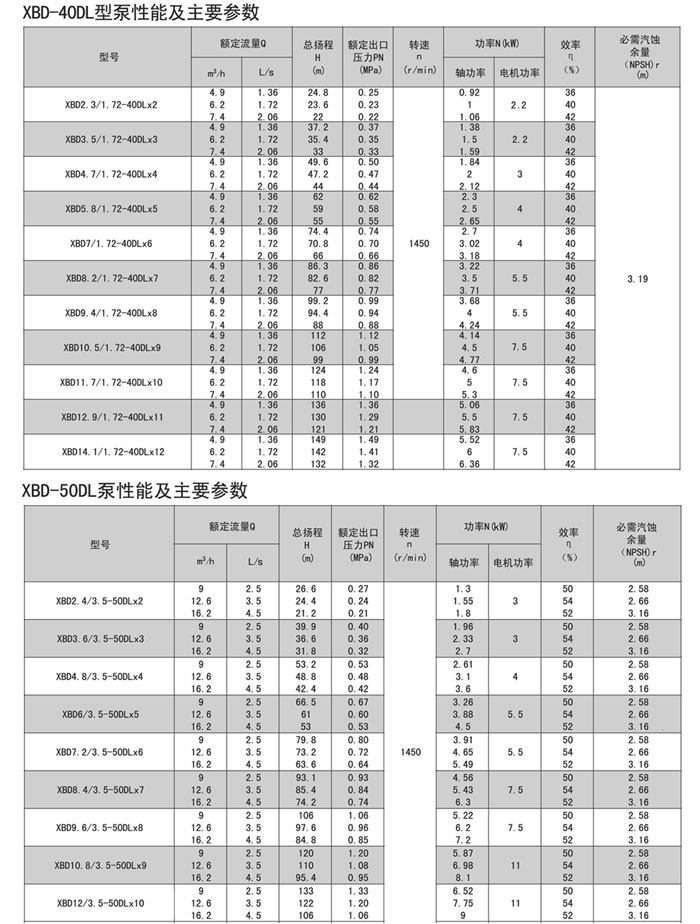

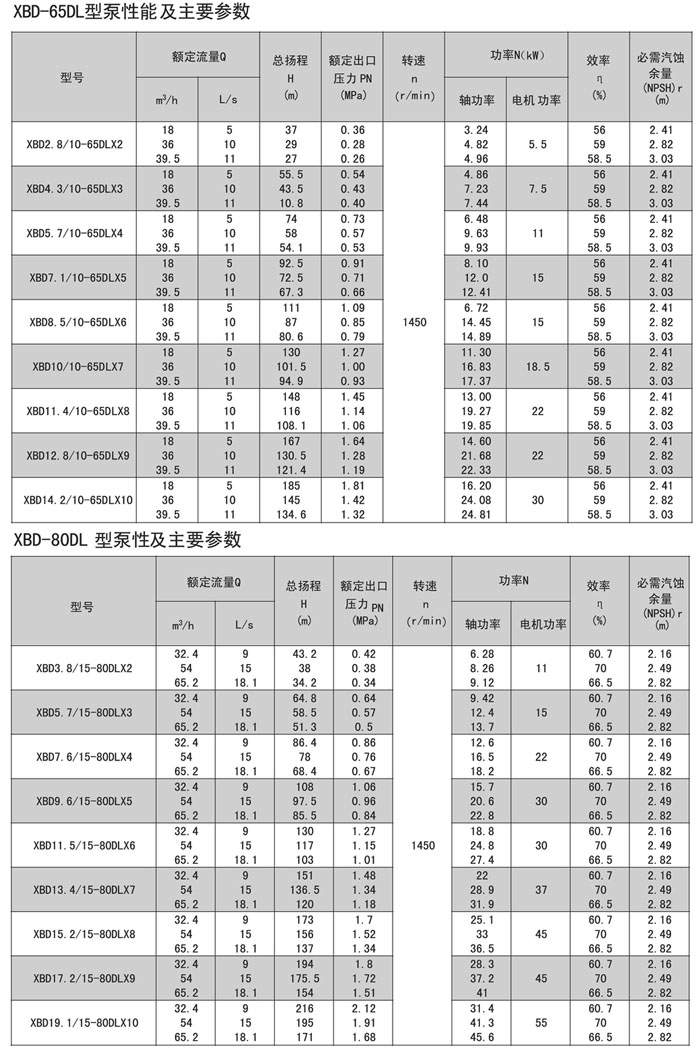

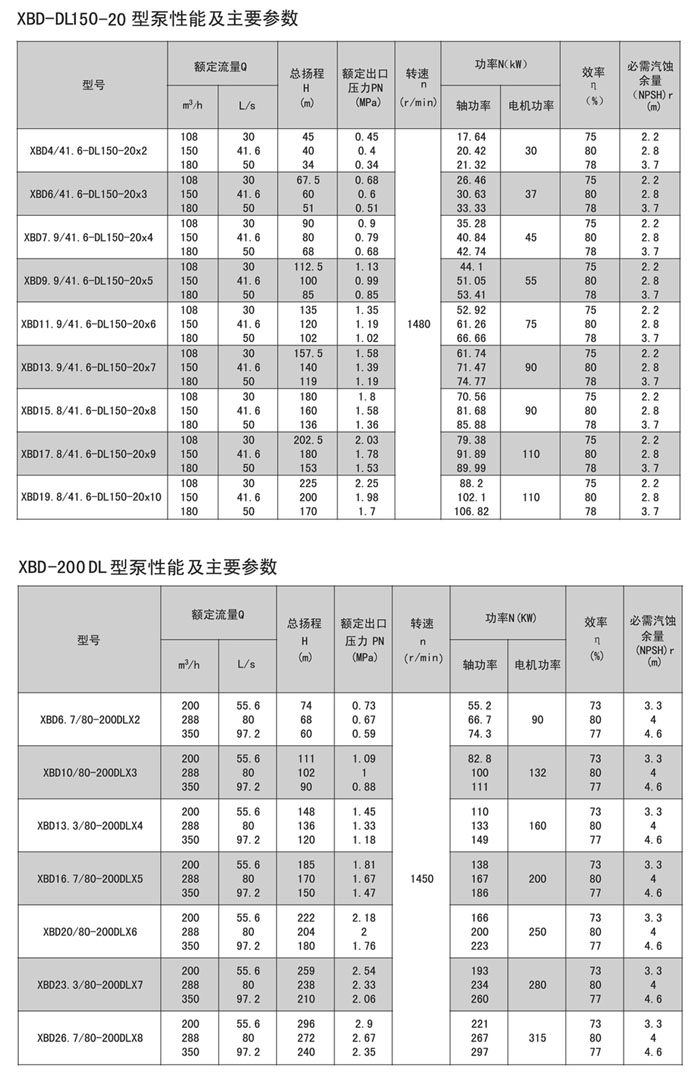

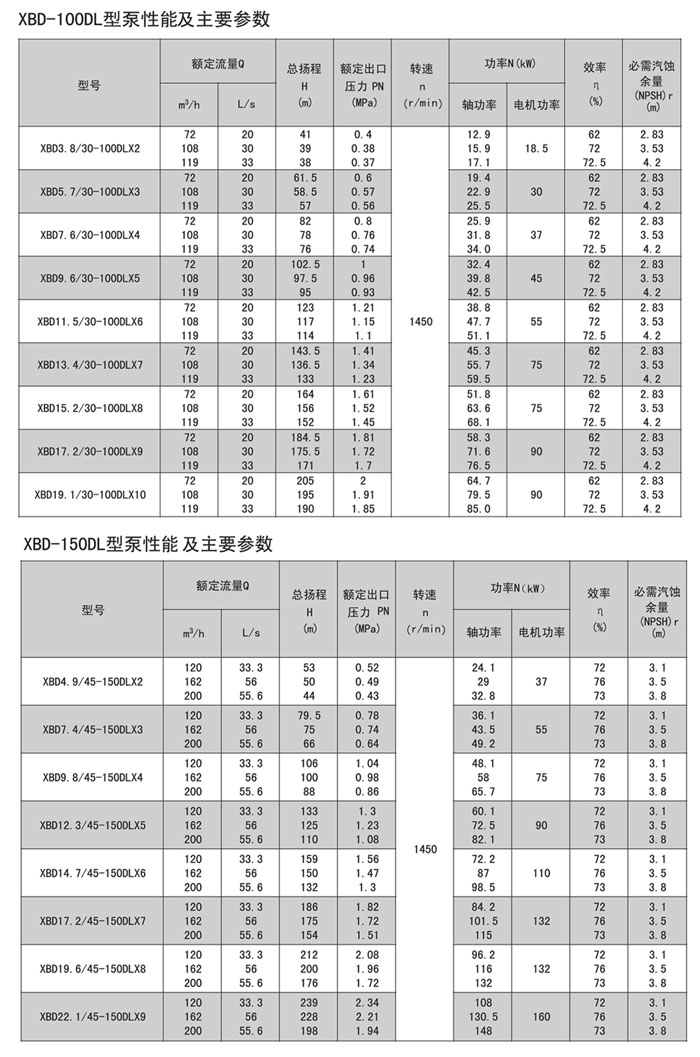

    該系列泵的主要特點是流量揚程選擇范圍大，額定流量可以從1OL/s到80L/s之間，額定出口壓力可從0.28—2.67MPa之間選擇。
    本系列泵所執行的標準是GB6245—2006《消防泵性能要求和試驗方法》。

結構說明
    本型泵的吸入口位于吸入段上，呈水平方向；吐出口在吐出段上，呈水平方向。
    水泵的主要零件有：吸入段、中段、吐出段、葉輪、導葉、吐出段導葉、軸、平衡鼓、軸套、軸承及聯接架。
    1．吸入段、中段、導葉、吐出段導葉、吐出段均為鑄鐵制成，共同形成泵的工作室。
    2．由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡鼓來承擔，其余小部分殘余軸向力由軸上端的向心推力球軸承來承擔，葉輪制造時經靜平衡試驗。
    3．軸為經調質處理的不銹鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上，軸的一端安裝聯軸器部件與電機直接聯接。
    4．軸封為機械密封時，采用平衡室內的壓力水進行潤滑和冷卻，軸封為填料密封時，吐出段上的3.8"軟管接頭，用于把填料體中漏出的水通過軟管排放到地溝里，以保持周圍場地的整潔。
    為保證泵在長時間停放后仍能迅速啟動，葉輪、軸套等零件材料采用青銅，平衡鼓材料采用不銹鋼。
    填料密封由填料室、填料壓蓋、填料環及填料等組成，填料的松緊程度必須適當，不可壓得太緊亦不可太松，以液體能一滴一滴地滲出為準，如果填料太緊，軸套容易發熱，同時多耗功率，填料太松，由于液體流失要降低水泵效率。
